氢作为清洁能源，是实现社会可持续、环境友好型发展的非可再生能源替代品。然而，高强度金属材料的氢脆现象仍是氢经济安全的关键问题。超级双相不锈钢因其优异的强度和耐腐蚀性，是制造关键部件的理想材料。双相不锈钢因其两相（奥氏体和铁素体）微观结构表现出复杂的氢相互作用，理解其机理至关重要。本案例中，研究人员同慢应变测试（SSRT）、原位显微成像和数字图像技术（DIC），结合理论计算模拟，揭示了氢吸收时机和方式对不锈钢性能的影响。
研究成果
1. 氢吸收方式对材料力学行为影响

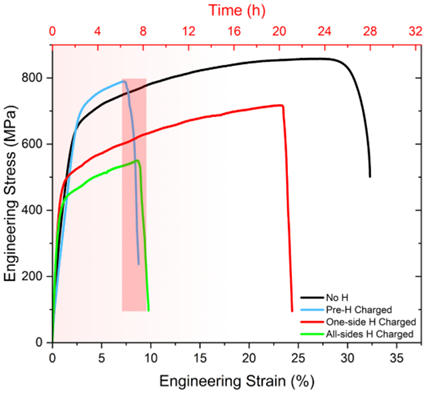

研究人员对双相不锈钢未充氢及预充氢（氢吸收先于拉伸）、同步充氢（拉伸与氢吸收同时进行）微观结构进行对比，应力-应变行为见图1。
1）预充氢会引发氢脆，表现为断裂延伸率降低，且未出现塑性失稳；宏观上，材料发生硬化，屈服点升高。应力-应变曲线初始斜率变缓，反映出弹性模量有所降低。
2）同步充氢，宏观屈服点降低，断裂应变减小，因此氢脆更严重。
图1 双相不锈钢吸收氢的应力-应变曲线

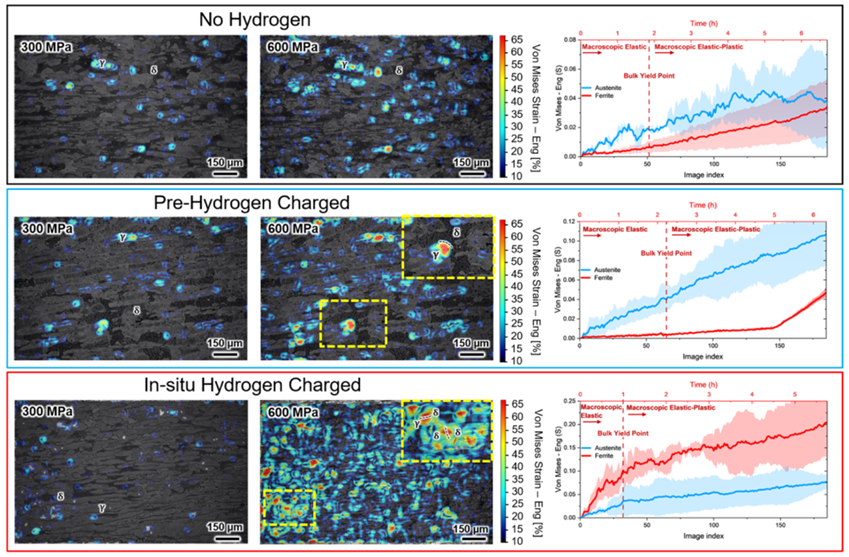

从图2（数字图像技术DIC）可知，预充氢会使奥氏体相在宏观弹性阶段出现局部塑性增强（HELP机制）。铁素体相的变形量小于奥氏体相；且预充氢后，铁素体相变得更硬，而奥氏体相因预充氢软化。完全充氢，奥氏体相与铁素体相均软化，塑性增强。
图2 DIC结果显示：300 MPa、600MPa下，无氢、预充氢和完全充氢的微观结构
2. 氢扩散机制及对两相力学性能影响
为了深入理解氢在双相不锈钢中的扩散机理，研究人员通过MedeA VASP结合MD模拟，从原子尺度解释氢扩散行为。初始氢原子被相边界悬空键捕获，等边界完全钝化后，后续氢可无能量障碍地快速扩散（图3a）。理论模拟结果与实验观察结果一致，即相边界是氢扩散的主要途径。
随后用MedeA MT模块进行力学性质分析：吸氢会导致铁素体相晶格膨胀会先提升韧性，最终因延展性-脆性转变引发失效。奥氏体相则在吸氢量较低时，先变脆；大量吸氢后又恢复韧性。这与DIC中奥氏体应变局域化一致。
图3 (a) 电子局域函数ELF; 弹性性质: (b) 铁素体; (c) 奥氏体
总结与展望
本案例中，研究人员通过实验结合理论计算阐明了氢在双相不锈钢中引发氢脆的复杂动力学过程。氢吸收时机决定氢脆严重性；应力与氢环境同时作用比预充氢发生更严重脆化效应。通过微观结构工程如减小奥氏体间距，可优化双相不锈钢的抗氢脆性能
参考文献：
DOI:10.1016/j.corsci.2023.111549
使用MedeA模块：
MedeA Environment
MedeA VASP
MedeA MT
