1. 准备数据集

1.1新建Phoenix项目，并导入示例数据，示例演示使用Phoenix NLME自带的示例数据集

“C:\Program Files(x86)\Certara\Phoenix\application\Examples\NLME\theopp.dat”



1.2为原始数据集新增计划采血时间列

因为原始数据集中的Time列是真实采血时间，这里我们添加一列计划采血时间列（这一步相当于我们对血药浓度数据进行了分组、分段）





2. 使用观测数据绘制散点图

2.1将数据集“C theopp”数据集发送至XYplot对象，之后将“time”映射至字段“X”，“yobs”映射至字段“Y”，并隐藏散点图中的线条，然后绘制散点图。



2.2结果



3. 使用观测数据绘制PI

3.1描述性统计

将数据集“C theopp”发送至描述性统计对象，之后将“yobs”映射至字段“Summary”，将“time”映射至字段“Sort”，并且勾选计算分位数，之后执行操作对象。





3.2增加图层

3.2.1将“描述性统计”的结果发送至Stacker对象，将“time”映射至“Carry”字段，将5%、50%、95%字段映射至“Stack”字段，然后执行操作对象。

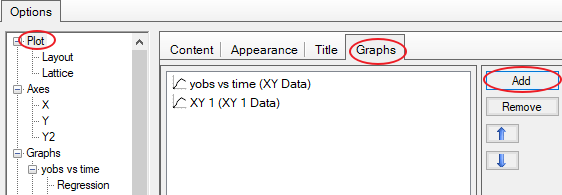

3.2.2回到XYplot对象，依次点击Plot，Graphs，Add按钮来增加一个图层。

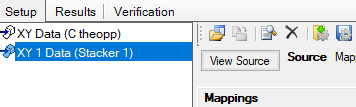

3.3导航至XYPlot对象的Setup子选项卡，单击新添加的图层的映射表格，之后单击选择数据源按钮，导航至Stacker的结果工作表，建立连接。



3.4映射字段

3.4.1接着将time映射至字段X，Value映射至字段Y，Parameter映射至字段Group；

3.4.2然后将新添加图层中数据的标识隐藏，并且不通过颜色区分线条，

3.5最后执行操作对象。



3.6绘制得到的图形



3.7为什么会得到这样的图形呢？

因为每个时间点仅对应1~3个数据点，随机性太大，难以从中获取到有用的信息，我们使用计划采血时间点，将数据中的数据进行分组，然后再进行绘制，这将会有很大的改善。

4. 将观测数据分段，绘制PI

4.1使用观测数据绘制PI

将数据集C theopp发送至描述性统计对象，之后将yobs映射至Summary字段，将ChangeTime映射至Sort字段，并且勾选计算分位数，之后执行操作对象





4.2数据整理

将描述性统计的结果发送至Stacker对象，将ChangeTime映射至Carry字段，将5%、50%、95%字段映射至Stack字段，然后执行操作对象。



4.3增加图层

4.3.1复制一个XYplot对象，将第二个图层的数据源指向Stacker对象结果列表。



4.3.2接着将ChangeTime映射至字段X，Value映射至字段Y，Parameter映射至字段Group；然后将新添加图层中数据的标识隐藏，并且不通过颜色区分线条，最后执行操作对象。



4.4绘制出的图形



5. 通过模拟得到预测数据集

5.1加载示例文件Theo_Model，然后选中项目文件中的最终模型“Partial Diagonal Model tlag”，5.2复制并粘贴该模型，并将名称更改为“VPC1”

5.3导航到该对象的“Run Options”选项卡下，将运行模式切换Wie“Sim./Pred/Check”，

#replicates： （重复次数）设定为10，然后执行该对象。



5.4不要关闭项目，将模拟得到的数据集用于后续步骤。

6. 对数据集进行分段

6.1合并观测与预测数据

6.1.1运行结束，在“Results”选项卡中导航至“PredCheckAll”报表，将该报表发送至“Join WorkSheets”

6.1.2将“Join WorkSheets”对象的第二个工作表与“C theopp”表格连接

6.1.3字段映射如下



6.1.4接着来到“Sort Map”表格，勾选使用内置工作表，

6.1.5修改表格内容至如图所示。

6.1.6执行操作对象

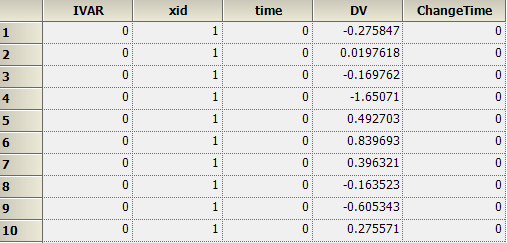

6.2结果



6.3对观测与预测数据进行描述性统计

6.3.1将JointWorkSheets的结果发送至描述性统计对象。

6.3.2将DV映射至Summary，ChangeTime映射至Sort

6.3.3勾选“Include percentiles”，计算分位数

6.3.4执行操作对象



6.4数据准备

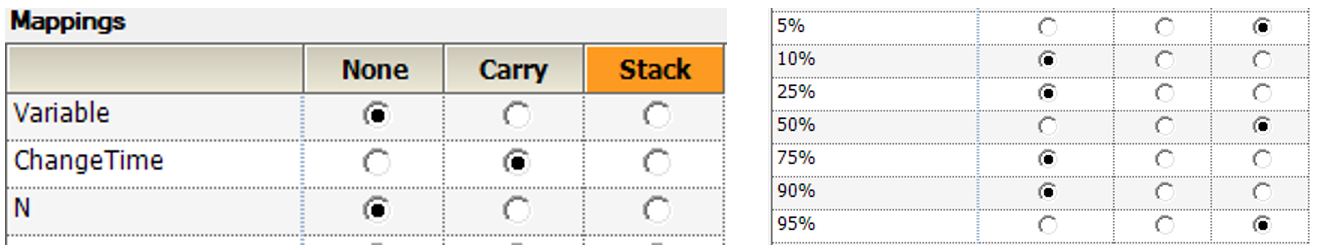

6.4.1将描述性统计的结果发送至Stacker对象，将ChangeTime映射至Carry字段，将5%、50%、95%字段映射至Stack字段，然后执行操作对象



6.5结果



7. 使用预测数据集绘制PI

7.1复制之前的XY plot，

7.2在此新添图层，并使用Stacker对象的结果作为数据源，

7.2.1复制一个XYplot对象，依次点击Plot，Graphs，Add按钮来增加一个图层。



7.2.2回到Setup子选项卡，点击新添加的图层

7.2.3之后点击选择数据源按钮，导航至Stacker的结果工作表，建立连接。



7.3映射字段

7.3.1接着将ChangeTime映射至字段X，Value映射至字段Y，Parameter映射至字段Group；

7.3.2然后将新添加图层中数据的标识隐藏，并且不通过颜色区分线条，

7.3.3最后执行操作对象。



7.4绘制出的图形



7.5图片修饰

将标记符号大小调整为2，边框和填充颜色都更改为蓝色。



以上就是手工的方式绘制得到VPC图了，

如果不想要图中的哪一部分可以将其隐藏，比如将观测点隐藏掉。

软件信息

本案例使用的软件为：Phoenix8.0

所需授权为：PhoenixNLME
