报告回看 | 多尺度仿真优化半导体沉积工艺

从半导体沉积工艺出发,介绍了PVD、CVD以及ALD工艺在第一性原理与分子动力学尺度的仿真模拟案例与研究方法,拓展了基于有限元的反应腔室设计、材料筛选。

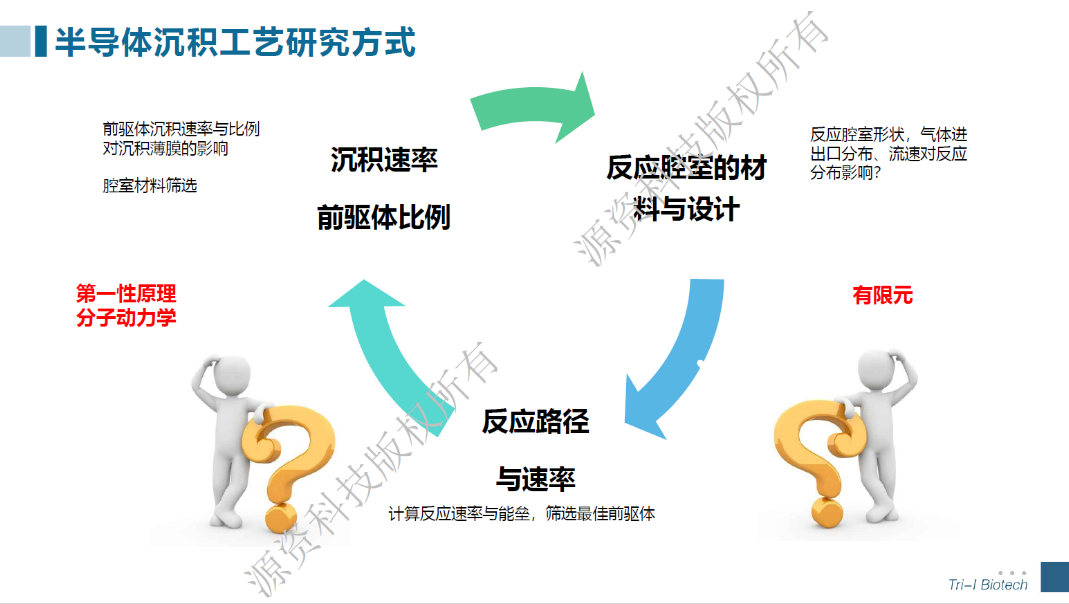

沉积薄膜生长过程复杂,主要涉及微观尺度下原子/分子在衬底表面的吸附、反应与薄膜生长动力,另外还包含宏观的气体流动、传质与传热过程。那么,如何从微观的原子尺度、宏观的有限元尺度以及两者耦合对沉积工艺进行仿真,优化工艺参数与设备?

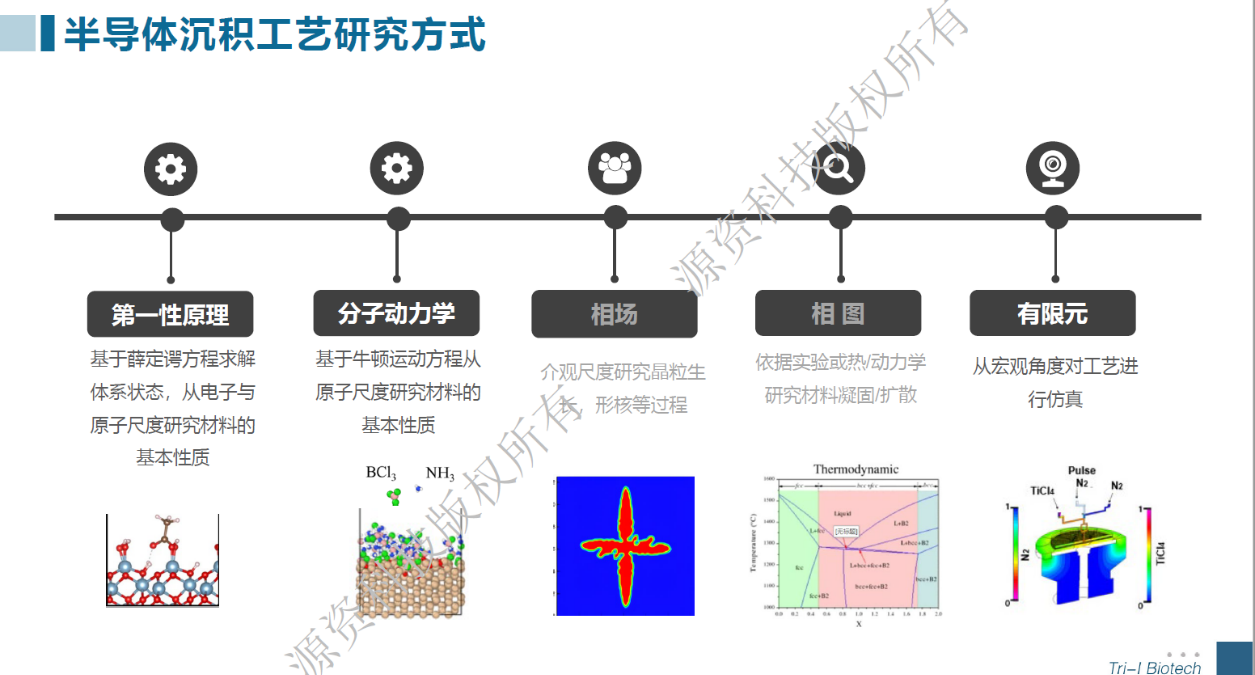

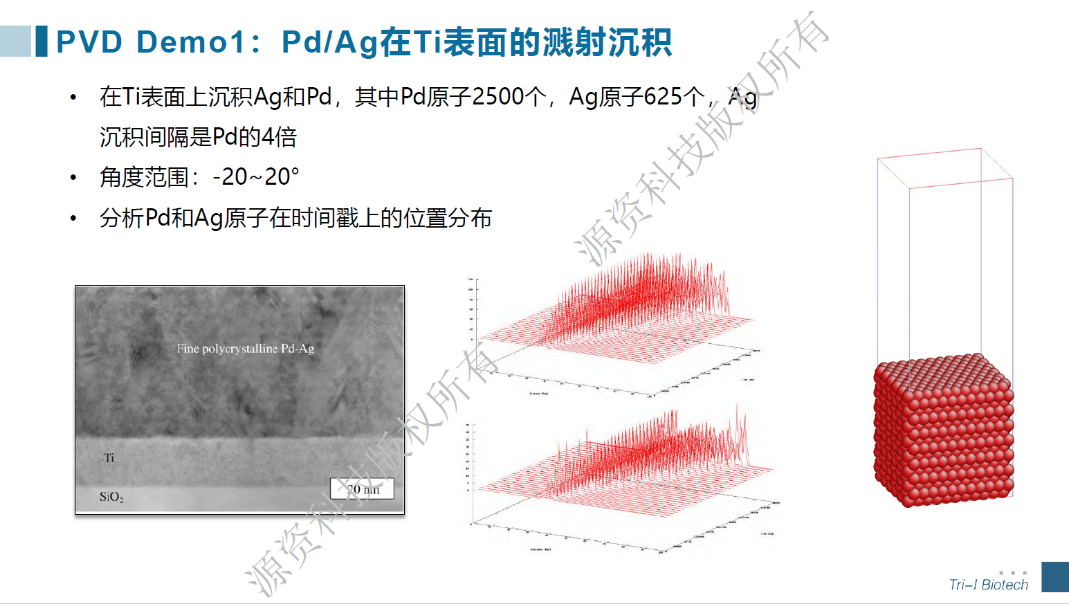

6月18日下午,线上报告“多尺度仿真优化半导体沉积工艺”已通过源资课堂顺利举办。从半导体沉积工艺出发,介绍了PVD、CVD以及ALD工艺在第一性原理与分子动力学尺度的仿真模拟案例与研究方法,拓展了基于有限元的反应腔室设计、材料筛选。

最后演示了在MedeA中如何快速地实现:

沉积过程中的反应路径、反应能垒预测

沉积仿真建模,与实验相关参数的设置

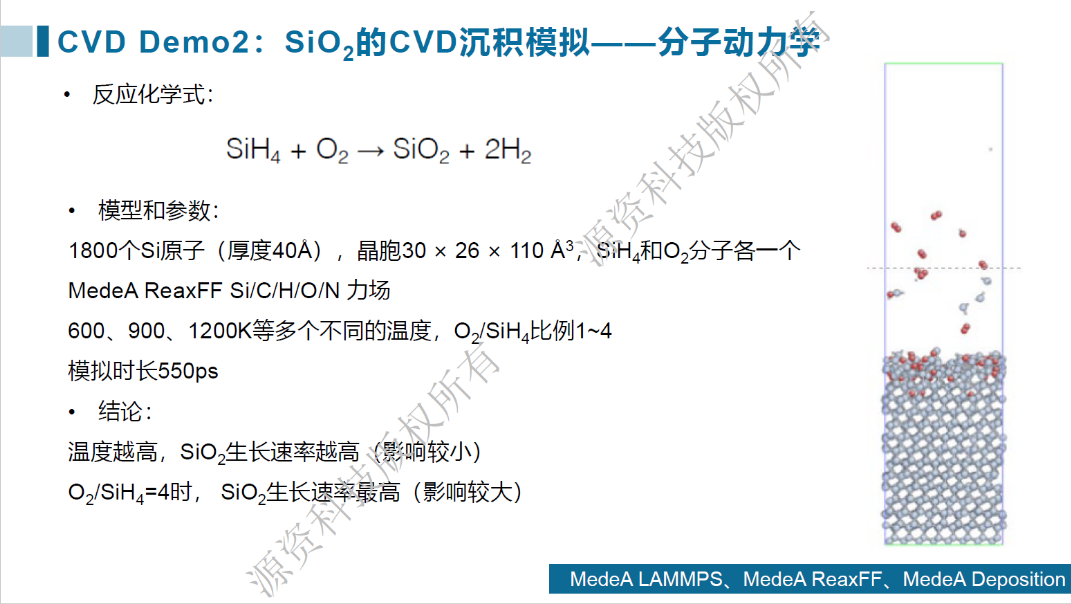

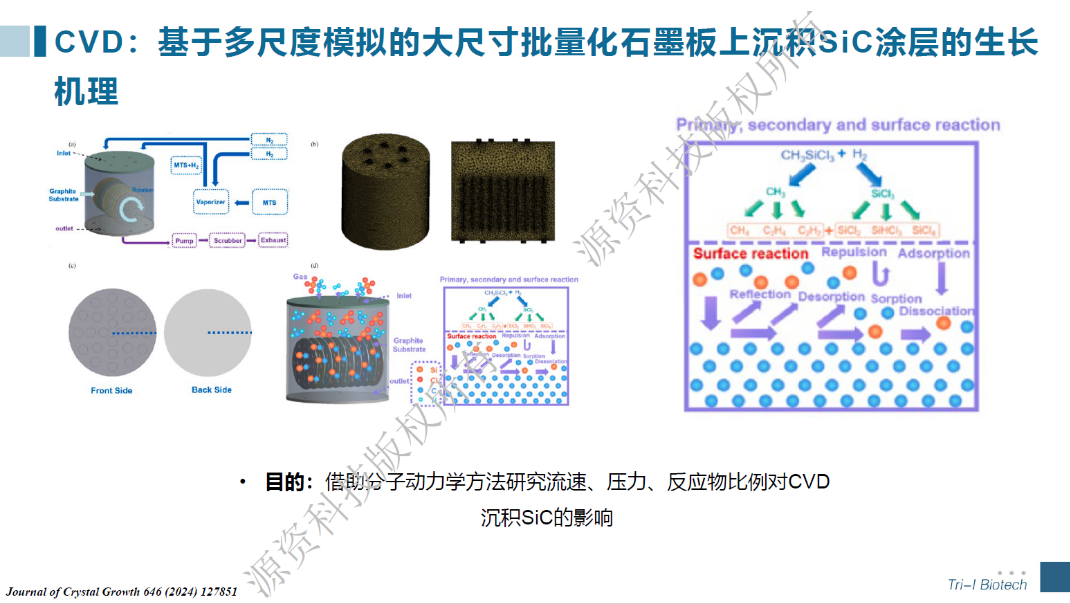

精彩内容分享




QA答疑

1、沉积只能依赖力场吗,可以使用基于DFT理论结合VASP来运行沉积的分子动吗

沉积过程属于超过1000个原子以上的大尺度工艺过程,VASP基本处理不了,只能采用分子动力学,所以需要依赖力场。如果没有合适的力场,可以采用机器学习力场训练一个自己体系的力场。

2、有研究过沉积室的热场模拟吗,热场模拟用什么软件?

沉积室的热场,也就是温度场,包括速度场,是可以采用流体力学方面的工具模拟,比Altair的流体力学软件。

3、辐射率需要实验测试得到吗?

是的。


直播回看

关注“源资科技VASP”公众号,回复“半导体”;点击收到的链接进入直播间;点击观看直播,填写报名信息,免费参加!
